本型号已经停产，新型号为基础款SL250，请联系我们工程师确认。
产品定位
SL150E型接触角仪为入门级界面化学分析设备，专为教学实验、基础科研及工业质检设计，兼顾性价比与核心功能，满足接触角及界面张力的基础测试需求。
SL150系列接触角仪为入门级界面化学分析设备，基于标准影像分析法设计，适用于接触角及界面张力值的精准测量。该设备结合模块化理念与高性价比优势，为教学、基础科研及工业质检提供经济高效的解决方案。
服务支持
我们致力于提供性能稳定、价格合理的仪器设备，并通过专业技术服务支持客户研发与品质控制需求，助力实验效率提升。
仪器使用视频：
在固体水平平面上滴上一滴小液滴，在固体表面的固-液-气三相交界点处，由气-液界面和固-液界面两切线将液相夹在其中时所形成的角度，称为接触角。
| 应用领域 | 具体应用场景 |
|---|---|
| 表面活性剂、肥皂和洗涤剂 | 分析产品清洁性能和界面活性 |
| 乳液与聚合物 | 评估乳液稳定性及聚合物表面改性效果 |
| 医药材料 | 人造骨等生物材料的润湿性分析 |
| 喷雾、油漆和涂料 | 优化喷涂均匀性和涂层附着力 |
| 纸张、薄膜和油墨 | 测试印刷适性及表面润湿特性 |
| 化妆品 | 评估乳霜、精华液等产品的铺展性 |
| 铝箔亲水角测试 | 空调铝箔等材料的亲水性分析 |
| 岩芯、煤矿、绝缘子 | 润湿性分析以优化能源开采与绝缘材料性能 |
| 偏光片、胶片表面 | 表面润湿性检测以提升光学性能 |
| 紫外光照与液滴移动 | 研究光响应材料的动态润湿行为 |
| 织物表面 | 亲水/疏水性分析以改进纺织品功能 |
| 食品工业 | 分析食品包装材料的防潮、防油性能 |
| 表面处理与清洗效果 | 评估材料改性或清洁后的表面状态 |
| 乳液和泡沫稳定性 | 界面张力与粘弹性测试 |
| 界面吸附与竞争 | 研究表面活性剂、蛋白质或聚合物的吸附行为 |
| 界面流变性能 | 表征动态条件下的界面粘弹性 |
| 高精密部件（PCB、芯片、LCD/LED） | 表面清洁度检测以确保制造质量 |
| 纤维与树脂润湿性 | 碳纤维、玻璃纤维与树脂的界面相容性分析 |
| 电润湿转化 | 电场条件下接触角变化的动态研究 |
| 标准编号 | 标准名称 |
|---|---|
| ASTM D 724 | 纸张表面润湿性测试方法（接触角法） |
| ASTM D 5946-2004 | 电晕处理聚合物薄膜的水接触角测量方法 |
| ISO 15989 | 塑料薄膜与水接触角的测量方法（电晕处理薄膜） |
多样化液滴分析：
接触角与表面自由能计算：
动态润湿行为分析：
界面张力测试：
数据库管理：
全自动化操作：
技术参数
以下标注“*”的为各型号主要区别之处。
|
|
SL150S |
SL150B |
|||||
|

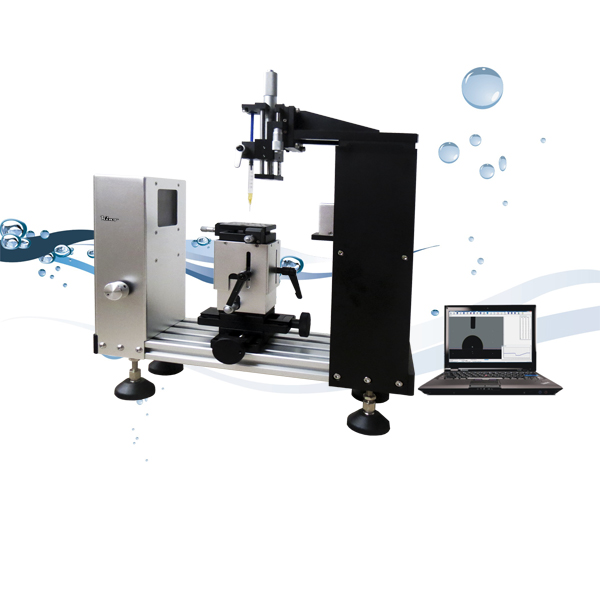

仪器外观图 |
|
|
|||||
|
相关型号主题词 |
标准型静态接触角仪/界面张力仪 |
基础型静态接触角仪/界面张力仪 |
|||||
|
硬件配置及指标 |
样品台控制 |
水平X移动 |
手动 行程：
可升级至最大150mm行程 |
无 |
|||
|
水平Y移动 |
|||||||
|
上下Z移动 |
手动 |
手动
|
|||||
|
样品台旋转 |
需选购 |
|
|||||
|
水平调整 |
手动微调钮控制样品台水平、整机水平调整、镜头水平调整 |
||||||
|
样品台 |
50* |
50* |
|||||
|
可放置最大样品 |
150(W)*∞(L)*50(H)mm |
150(W)*∞(L)*50(H)mm |
|||||
|
其他控制 |
针管XY移动 |
行程：
|
|||||
|
进液控制Z：移液 |
手动 行程：
|
手动 行程：12.5 精度：0.01mm
|
|||||
|
镜头水平控制 |
一维俯仰调整 带锁死功能 |
||||||
|
遮光片技术 |
* 有 需另选购 |
* 有 需另选购 |
|||||
|
配件 |
可选购：
专业纤维夹具、专业薄膜、植物叶片夹具，可用于分析纤维或表面不平整样品的接触角值。 |
||||||
|
进样器 |
型号 |
* 手动注射泵 |
* 手动注射泵 |
||||
|
标配精度 |
|
0.02uL注射泵 |
|||||
|
移液方式 |
* 手动控制移液操作 |
* 手动控制移液操作 |
|||||
|
针头 |
专业可替换针头进样针管，包括 |
||||||
|
成像系统 |
镜头 |
工业级轮廓镜头，专门针对液体轮廓分析 |
|||||
|
相机 |
1、工业级黑白USB2.0摄像机；
2、分辨率：752*480（标准视频WVGA格式）；（可选130万像素、300万像素、500万像素或更高清的摄像机）
3、图像速度：87-340帧/秒；（可选100帧/秒、300帧/秒、1000帧/秒或更高）
4、标准制式图片格式转换，无图像变形；
5、通讯接口：USB2.0 无兼容性问题/可选1394接口相机 |
||||||
|
光源系统 |
可调亮度单色冷光LED光源，接触角图像边缘更清晰 |
||||||
|
软件系统 |
测试液滴状态，共5种：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、气泡虏获法（Captive Drop）、插板法、振荡滴法(oscillating drop)等。 |
||||||
|
接触角计算方法，共两类7种以上： |
|||||||
|
接触角数据取得方式：全自动测值和人工修改相结合。按“测试”，软件自动完成拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响。 |
|||||||
|
接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题 |
|||||||
|
自动曲面修正：上凸曲面、下凹曲面、表面粗糙度修正； |
|||||||
|
动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值 |
|||||||
|
拍摄图像方法：单张或25帧/秒连续拍摄 更高速度需选购相应速度相机如60帧、100帧、1000帧速度的相机。 |
|||||||
|
独特的双软件触发技术，可用于测试粉体、纸张以及其他吸水性材料分析时的第一时间点接触角取得，也可用于小接触角测值全过程拍摄。 |
|||||||
|
左右接触角值分别计算与比较功能，软件自动求取平均接触角 |
|||||||
|
自动生成曲线图，可实时观测接触角的变化情况 |
|||||||
|
强大的数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。 |
|||||||
|
视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。 |
|||||||
|
多达12种表面自由能估算模型，包括：
Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman临界表面张力法等共12种表面自由能估算方法，不但能分析低能固体表面，也能分析高能固体表面，以及他们的分布（色散力、极性力、氢键值、路易斯酸碱等） |
|||||||
|
强大的可润湿性分析功能（Wetting Behavior Analysis WBA分®析） |
|||||||
|
自动液滴量、粘附功、一液法表面自由能分析功能，可用于测试薄膜表面张力值，可替代达因笔的测试功能 |
|||||||
|
通用性指标 |
接触角测试范围 |
0°＜θ＜180° |
|||||
|
读值分辨率 |
0.01° |
||||||
|
测试精度 |
±1° (θ/2 法) ±0.1°圆拟合法 |
||||||
|
界面张力测试范围 |
0.001-2000mN/m |
||||||
|
界面张力测试分辨率 |
0.001mN/m |
||||||
|
界面张力测试方法 |
BA表（select plane）、Young-Laplace拟合技术（第四代） |
||||||
|
主机尺寸及重量 |
300Wx650Lx600Hmm 23-30kg |
||||||
|
电源 |
AC100~240V 50/60HZ |
||||||
附件:
1、温度控制装置：
包括（1）样品温度控制（2）测试液体温度控制；
这是两个温度控制系统，分别控制液体以及固体样品的温度。可单独采购，也可以同时采购。
→固体样品温度控制方式可选以下两种温度控制方式之一：
（1）恒温水槽控制：0
（2）半导体加热制冷：5
（3）特殊温度加热系统：如
→液体温度控制方式建议采用恒温水槽的方式。
2、高温接触角测试：最高实现1400、1700、1800、2000度接触角测试；定制产品，需支付定金。
3、真空环境装置：实现真空或不同气体环境下接触角测试；定制产品，需支付定金。
4、样品槽：有效控制样品的晃动以及温度、光线等影响；定制产品，需支付定金。
5、高温界面张力测试：熔化的固体材料与空气的界面张力测试，采用悬滴法或停滴法界面张力分析技术。定制产品，需支付定金。
6、全系列针管与针头
包括： 25uL、100uL、500uL、1000uL高精度微量进样器、以及聚四氟乙烯针头、不锈钢针头（各种直径）、塑料针头、弯曲针头等
7、高精度双通道软件控制自动注射泵
8、专用夹具：用于夹持纤维、薄膜、纸张等
9、气泡捕获法用石英玻璃样品槽
10、振荡滴(oscillating drop)测试模块
（1）采用世界领先技术的高频振荡器以及美国科诺独家设计的闭环式振荡控制系统，控制精度更高、控制方式更为灵活，可根据客户需求选购不同振荡频率和振荡幅度的振荡器。
|
序号 |
振荡幅度 |
振荡最高频率 |
|
1 |
2uL |
100z |
|
2 |
10uL |
100Hz |
|
3 |
10uL |
60Hz |
|
4 |
20uL |
60Hz |
（2）进样针管可选：0.5uL、1uL、5uL、15uL、100uL、500uL、1000uL等。
（3）振荡波形包括：正弧波、余弧波、三角波、线性波、锯齿波等，频率在2KHz以内不衰减、不失真。
CAST2.0影像分析系统测试实图示例
1、前进后退角分析实图：
图1 分析方法：曲线尺拟合法（圆拟合、spline拟合、广义二次曲线拟合等）。
前进角/后退角测试建议采购注射泵或蠕动泵。前进角/后退角形成的技术有两种方式：（1）增加/减少液滴量，形成前进/后退角；（2）样品台倾斜，形成前进后退角。如上图所示
2 、非规则接触角分析实图：
图中拍摄的是硅胶的实际效果图，采用曲线尺拟合技术计算接触角值。拟合因子90%以上。
图2 分析方法：Spline曲线拟合法或Young-Laplace方程拟合法
